苏州迅芯微-宽带低延迟产品线,超高速ADC

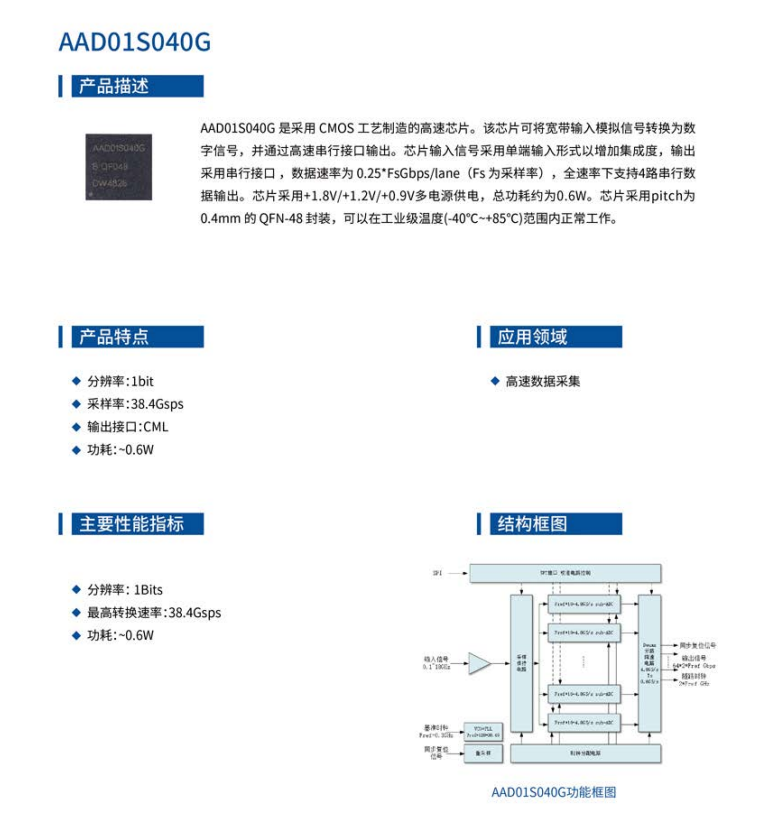

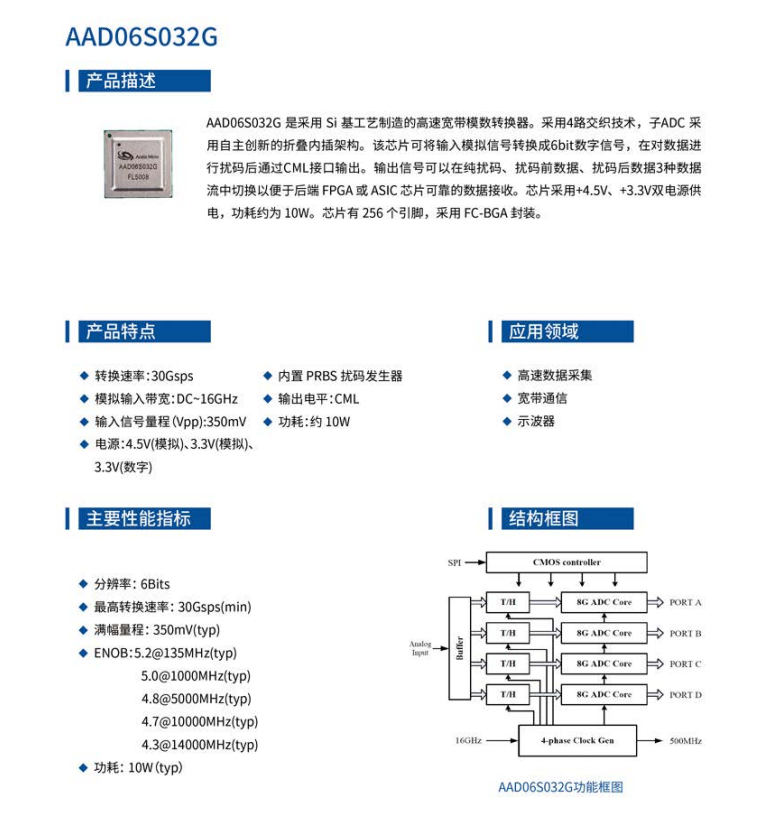

AAD01S040G 是采用 CMOS 工艺制造的高速芯片。该芯片可将宽带输入模拟信号转换为数字信号,并通过高速串行接口输出。芯片输入信号采用单端输入形式以增加集成度,输出采用串行接口,数据速率为0.25"FsGbps/lane(Fs为采样率),全速率下支持4路串行数据输出。芯片采用+1.8V/+1.2V/+0.9V多电源供电,总功耗约为0.6W。芯片采用pitch为0.4mm 的 QFN-48 封装,可以在工业级温度(-40°C~+85°C)范围内正常工作。 AAD06S032G 是采用 Si基工艺制造的高速宽带模数转换器。采用4路交织技术,子ADC 采用自主创新的折叠内插架构。该芯片可将输入模拟信号转换成6bit数字信号,在对数据进行扰码后通过CML接口输出。输出信号可以在纯扰码、扰码前数据、扰码后数据3种数据流中切换以便于后端 FPGA或 ASIC芯片可靠的数据接收。芯片采用+4.5V、+3.3V双电源供电,功耗约为 10W。芯片有 256个引脚,采用FC-BGA封装。 AAD06S9000L是采用Si基工艺制造的高速宽带模数转换器。该芯片可将输入模拟信号转换成 6bits数字信号,再对数据进行8倍解复用(DeMUX)之后通过LVDS接口输出。输出信号包含一路时钟信号(输入时钟的16分频)和48路数据信号,均为LVDS 电平标准。芯片采用+4.4V、+3.3V和+2.5V电源供电,功耗约为3.24W。芯片有256个引脚,采用FC-BGA封装形式,可以在工业级温度范围(-40°C~+85°C)内正常工作。
